万向联轴器和轴连接方法
螺纹联接件的是机械中较常用的联接方式，联接件之间除因受压产生分子吸引力外，还会因腐蚀氧化而锈死，给拆卸带来困难。易造成拆卸损坏。拆卸十应选用合适的固定扳手，如套筒，梅花扳手等，尽量不用活动扳手。
注意螺纹螺的旋向，可先徐徐拧紧1/4圈在退回来，如此反复而逐渐拧开。
锈死螺纹的拆卸
（1）、可用煤油浸渍或浸泡20-30分钟，用手锤敲击螺钉头或螺母四周，振碎锈层即可拆出，在用力拧动时，先向拧紧力方向施力，再向拧出方向施力，如此反复紧松，使锈层受到交变的剪切力，而易于于基体分离，从而便于拆出。
（2）也可用喷灯或气焊火焰加热螺母，使螺母受到膨胀，趁螺杆尚未受热时，迅速拧松即可取出。
成组螺纹连接件拆卸时，如汽缸盖拆卸，为了防止受力不均匀而引起零件的变形或损坏，应按照先四周后中间或按对角线拆卸，将全部螺栓拧松1-2圈，然后依次拧出，避免造成零件的拆卸变形或使较后力量集中于一个螺栓上而难以拆下。
5 双头螺柱拆卸，可用偏心扳手或两个螺母并紧拆卸，双螺母法是将两个螺母拧紧在螺柱的一端上，使它们相互锁紧在一起，拧下面的螺母，螺柱即可拆下，反之，拧动上面的螺母即可将螺柱装上。
6 断头螺钉拆卸 主要技巧在于恢复它承受力矩的能力。
（1）若断头螺钉直径较大和比较松旷时，可用手锤和扁凿，按螺钉拧松方向慢慢剔出来。
（2）若断头高出机件表面，再将其露出部分挫出成方形，用活动拌手拧出，或者把露出部分锯成槽口，用改锥拧出。
（3）若断头露出机体表面较少或无裸露时，可在螺杆端面上钻孔，然后楔入多棱体将其拧出，也可将断头螺钉全部钻出，重新改制加大尺寸的螺纹和螺钉。
螺纹联接件的是机械中较常用的联接方式，联接件之间除因受压产生分子吸引力外，还会因腐蚀氧化而锈死，给拆卸带来困难。易造成拆卸损坏。拆卸十应选用合适的固定扳手，如套筒，梅花扳手等，尽量不用活动扳手。
注意螺纹螺的旋向，可先徐徐拧紧1/4圈在退回来，如此反复而逐渐拧开。
锈死螺纹的拆卸
（1）、可用煤油浸渍或浸泡20-30分钟，用手锤敲击螺钉头或螺母四周，振碎锈层即可拆出，在用力拧动时，先向拧紧力方向施力，再向拧出方向施力，如此反复紧松，使锈层受到交变的剪切力，而易于于基体分离，从而便于拆出。
（2）也可用喷灯或气焊火焰加热螺母，使螺母受到膨胀，趁螺杆尚未受热时，迅速拧松即可取出。
成组螺纹连接件拆卸时，如汽缸盖拆卸，为了防止受力不均匀而引起零件的变形或损坏，应按照先四周后中间或按对角线拆卸，将全部螺栓拧松1-2圈，然后依次拧出，避免造成零件的拆卸变形或使较后力量集中于一个螺栓上而难以拆下。
5 双头螺柱拆卸，可用偏心扳手或两个螺母并紧拆卸，双螺母法是将两个螺母拧紧在螺柱的一端上，使它们相互锁紧在一起，拧下面的螺母，螺柱即可拆下，反之，拧动上面的螺母即可将螺柱装上。
6 断头螺钉拆卸 主要技巧在于恢复它承受力矩的能力。
（1）若断头螺钉直径较大和比较松旷时，可用手锤和扁凿，按螺钉拧松方向慢慢剔出来。
（2）若断头高出机件表面，再将其露出部分挫出成方形，用活动拌手拧出，或者把露出部分锯成槽口，用改锥拧出。
（3）若断头露出机体表面较少或无裸露时，可在螺杆端面上钻孔，然后楔入多棱体将其拧出，也可将断头螺钉全部钻出，重新改制加大尺寸的螺纹和螺钉。

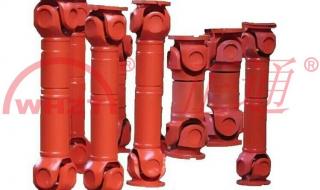

十字轴式万向联轴器的排除方法
万向联轴器常见类型有：通用型、高转速型、微型、可伸缩、大扭矩万向联轴器等诸多类型。WS.WSD小型十字轴万向联轴器 适用于联接两轴轴线夹角β≤45°的传动轴系；传递公称转矩11.2~1120N·m 的单十字轴式万向联轴器和双十字轴式万向联轴器。
有！十字轴式万向联轴器找正，真正的目的是为了让主动轴和从动轴两轴中心线在同一条直线上。找正的精度关系到机器是否能正常运转，对高速运转的机器尤其重要。在众多的联轴器中，十字万向联轴器两轴准确的对中是难以达到的，对连续运转的机器要求始终保持准确的对中就更困难了。
一个是中间连接两个半节的中间轴部分，一个是连接两轴的半节部分十字万向联轴器以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合十字万向联辆器,又称十字万向传动轴。它由两个凸缘叉、十字轴承，一个传动花键、两个轴套组成。
十字轴式万向联轴器的主要特点为：1.具有较大的角度补偿能力。2.结构紧凑合理。SWC-BH型采用整体式叉头，使运载更具可靠性。3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。4.传动效率高。
十字轴式万向联轴器故障诊断及排除方法为：（1）首先检查万向联轴器法兰盘联接螺栓是否松动，视情况予以紧固。（2）如果故障仍为消除，则要拆下传动轴总成，在平衡机上进行平衡试验，不平衡度非常差时，要进行平衡补偿。
相关扩展
万向联轴器十字包
、WGC型十字轴式万向联轴器用十字包（JB/T 7341.2-2006）。以上重型和小型十字轴式万向联轴器均为通用型，汽车行业不同车型有各自专用十字轴式万向联轴器或其他品种万向联轴器。例如轿车选用球笼式万向联轴器。此外农业机械、工业机械等运动机械产品也均有专用万向联轴器，起重大多数采用十字轴式万向联轴器。
万向联轴器安装方法
在万向联轴器的装配过程中，十字轴的安装是一项关键步骤。首先，需要将十字轴的四个滚针轴承卸下，以便于十字轴的顺利安装。接着，将十字轴放置到位，随后装入四个滚针轴承。为了固定滚针轴承，我们使用了四个孔用卡簧，确保其稳固。从图片观察，十字轴头部的直径较小，这并不会对卡簧的安装造成阻碍。
万向联轴器装配方法
在万向联轴器的装配过程中，十字轴的安装是一项关键步骤。首先，需要将十字轴的四个滚针轴承卸下，以便于十字轴的顺利安装。接着，将十字轴放置到位，随后装入四个滚针轴承。为了固定滚针轴承，我们使用了四个孔用卡簧，确保其稳固。从图片观察，十字轴头部的直径较小，这并不会对卡簧的安装造成阻碍。
万向轴联轴器安装标准
在万向联轴器的装配过程中，十字轴的安装是一项关键步骤。首先，需要将十字轴的四个滚针轴承卸下，以便于十字轴的顺利安装。接着，将十字轴放置到位，随后装入四个滚针轴承。为了固定滚针轴承，我们使用了四个孔用卡簧，确保其稳固。从图片观察，十字轴头部的直径较小，这并不会对卡簧的安装造成阻碍。
